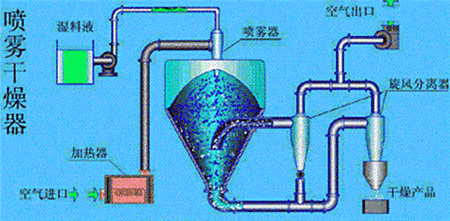

壓力噴霧干燥塔結構圖：
壓力噴霧干燥機的相關知識：
工作原理：
本機組工作過程為料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粉粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由抽風機排出，粉末由設在旋風分離器下端的授粉筒收集，風機出口還可裝備二級除塵裝置，回收率在96－98%以上。
性能特點：
1）干燥速度快，料液經霧化后表面積大大增加，在熱風氣流中，瞬間就可蒸發95%－98%的水份，完成干燥的時間僅需要十幾秒到數十秒種，特別適用于熱敏性物料的干燥。
2）所有產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
3）使用范圍廣，根據物料的特性，可以用熱風干燥， 也可以用冷風造粒，對物料的適應性強。
4）操作簡單穩定，控制方便，容易實現自動化作業。
適應物料：
噴霧干燥粒：
化工：有催化劑、樹脂、合成洗衣粉、油脂類、硫銨、染料、染料中間體、白炭黑、石墨、磷銨等。
食品：氨基酸及類似物、調味料、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精等。
制藥：中成藥、農藥、抗生素、醫藥沖劑等。
陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。
噴霧造粒：各種肥體、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥。
噴霧冷卻造粒：胺基脂肪酸、石蠟、甘油酸脂、牛脂等。
噴霧結晶、噴霧濃縮、噴霧反應等方面經常用到。
