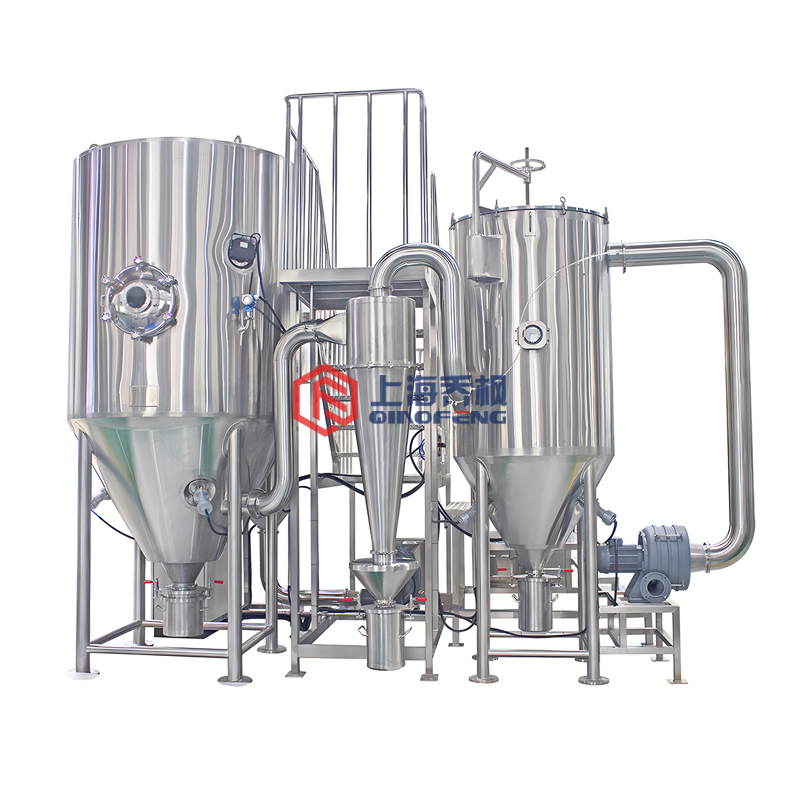

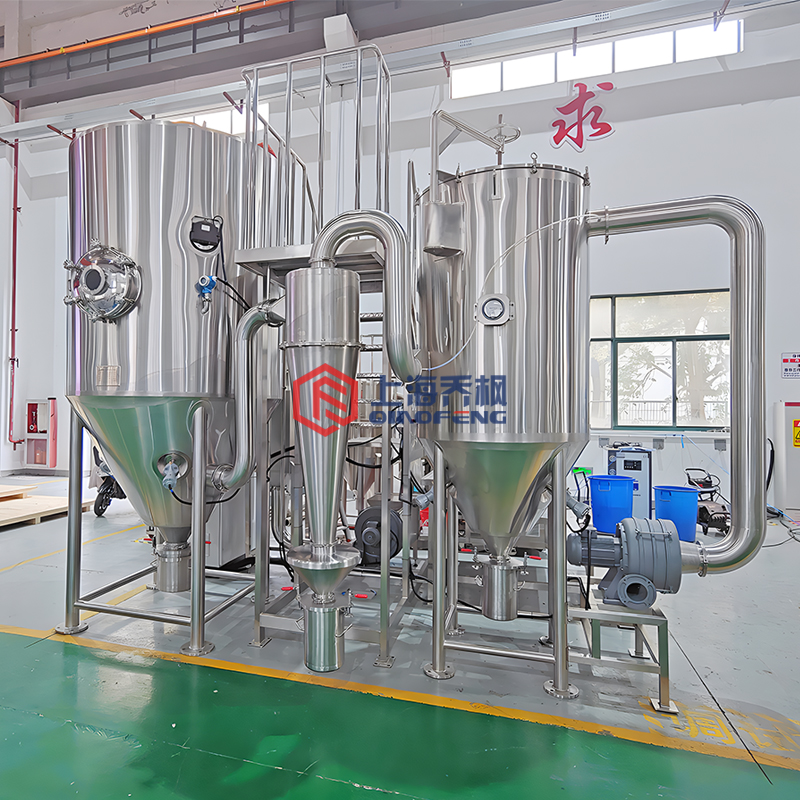

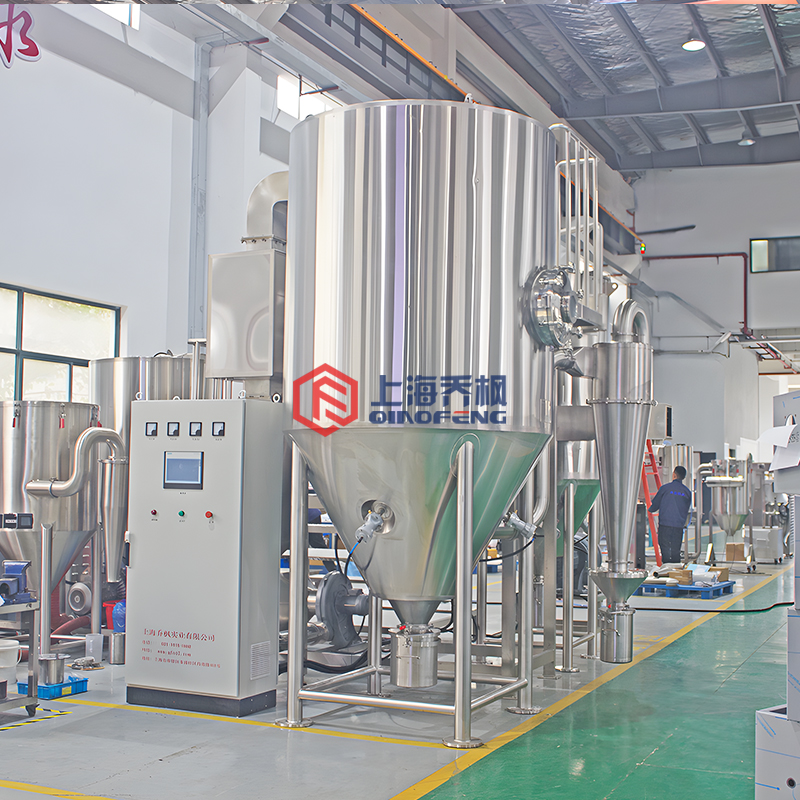

| 設備名稱： | 超細粉末噴霧干燥機 |
| 設備型號： | QFN-CX-10 |
| 設備規格： | 10Kg/h（支持定做） |
| 試機： | 支持試機做實驗 |
| 適用范圍： | 溶液、乳液、懸浮液和糊狀液體原料中生成粉狀、顆粒狀固體產品 |
| 適用場景： | 高校科研、化工、食品、農藥、醫藥、生物行業等 |
| 是否保修： | 全國三年保修 |
| 咨詢電話： | 17317246351 |
內的數字表示以托普勒發測定的SAUTER平均粒徑（微米）

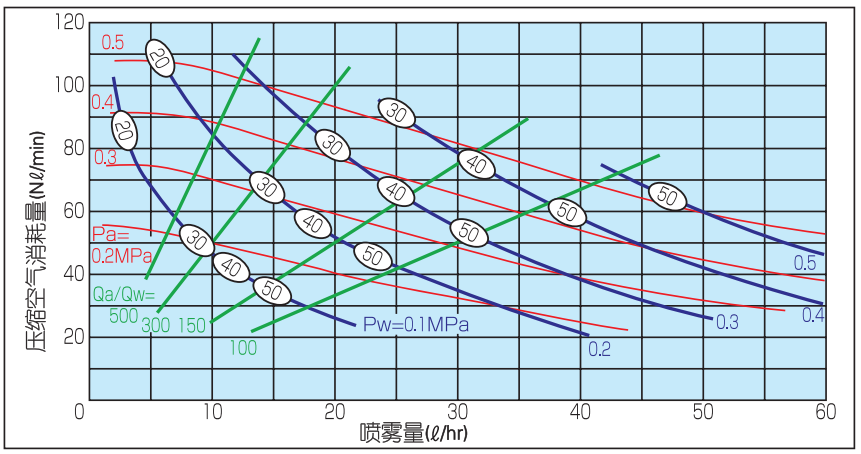

QFN-CX-NZY8VER2018-075A型霧化系統：

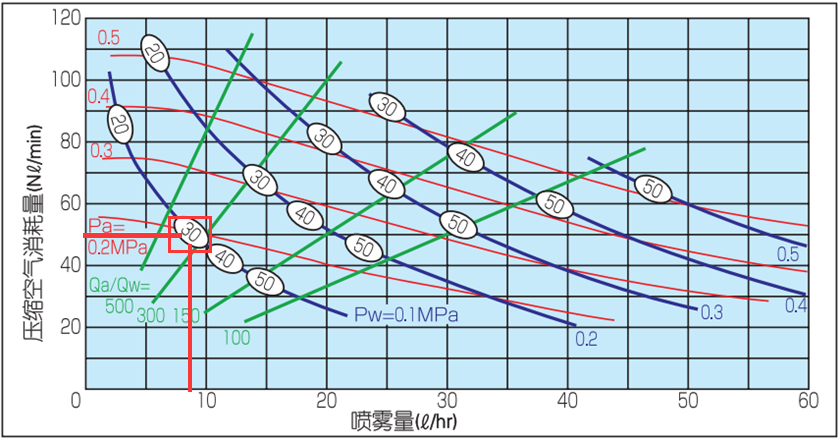

舉例說明：如果平均干粉粒徑為3微米左右,已知條件為，進料的溶液含固量為10%，
那么所需的平均濕霧滴尺寸為3/0.1=30微米.進液量約為8L/hr,壓縮空氣需要0.2MPA，交點約為30微米，
如需其他尺寸粒徑的霧滴，先確定處理量，做一條豎向軸，找到大致粒徑大小，然后找到交點，找出壓縮空氣壓力。
注：根據物料的密度，粘性等參數對霧滴影響參數±△3，平均粒徑應在30± △3，[-27,33]
|
超細粉末噴霧干燥機 |
QFN-CX-3 |
QFN-CX-5 |
QFN-CX-10 |
|
水分蒸發量 |
3Kg/h |
5Kg/h |
10Kg/h |
|
樣品進料量 |
80ml |
80ml |
120ml |
|
干燥室直徑 |
￠600 |
￠800 |
￠1200 |
|
干燥塔高度 |
￠800 |
￠800 |
￠1500 |
|
霧化結構 |
單孔異偏霧化結構（QFN-CX-NZY8VER2018-1A） |
||
|
電控系統 |
喬楓超細粉末霧化系統專用（QFN-CX-ES-VER2018-1A） |
||
|
進風溫度(攝氏度) |
260 |
||
|
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） |
?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 |
||
|
電控輔助配件選型標準（包括接觸器等）（可選） |
?正泰(標準) □德力西 □施耐德 □其他______________ |
||
|
與物料接觸部分（可選） |
?SUS304(標準) □SUS316 □其他_______________ |
||
|
尾氣再利用，節能30%以上（可選） |
?不裝配（標準） □裝配 |
||
|
霧化噴嘴（是否采用金剛石鍍膜） |
?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 |
||
|
設備保修 |
?1年（標準，以上需收取一定的維修費用） □2年 □3年 |
||
|
加熱器容量 |
6Kw |
15Kw |
25Kw |
|
送風機[功率,風量（m3 /min）] |
無 |
無 |
[0.25,9.5] |
|
引風機[功率,風量（m3 /h）] |
[1.5，250] |
[2.2，300] |
[2.2，300] |
|
壓縮機[功率,風量（L /min）] |
[0.58，108] |
[1.5，250] |
[1.5，250] |
|
電力（裝機容量） |
8Kw |
30Kw |
40Kw |
|
保溫材料 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
50mm玻璃纖維保溫棉 |
|
□脈沖布袋除塵器（可選） |
聚四氟覆膜材料 |
||
|
4只 |
4只 |
9只 |
|
|
外形尺寸(L×W×H) |
1600×1400×1800 |
2200×1600×2200 |
2600×1200×2500 |
|
安裝重量（參考） |
200Kg |
450Kg |
1000Kg |
|
動力電源 |
380V/-3￠ （可根據不同國家標準定制相關電壓） |
注1: 水分蒸發量以進風溫度250℃,
2: 如需更大蒸發量的設備,請在線詢價或致電本公司
